产品应用
• 室内的综合布线
• 作为大楼的主干布线光缆
• 多芯光纤活动连接跳线
产品标准
- 满足 YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21 等标准； 除了普通的 PVC 产品外，还有分别 通过 UL OFNR、OFNP 认证的产品； LSZH 产品选用不同材料，可以满足 IEC 60332-1 或 IEC 60332-3C。
产品特点
• 层绞式光缆结构，非金属中心加强芯使光缆可以承受更大的拉力
• 紧套光纤有良好的阻燃性能
• 芳纶加强元件，使光缆有优异的抗拉性能
• 外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
结构参数
光缆型号 | 光缆参考直径 （mm） | 光缆参考重量 （kg/km） | 允许拉伸力 长期/短期 （N） | 允许压扁力 长期/短期 （N/100mm） | 弯曲半径 动态/静态 （mm） | |
|---|---|---|---|---|---|---|
PVC护套 | LSZH护套 | |||||
MPC-X-XX-24Xn | 12.3±0.5 | 117 | 124 | 200/660 | 300/1000 | 20D/10D |
MPC-X-XX-36Xn | 14.5±0.5 | 171 | 180 | 200/660 | 300/1000 | 20D/10D |
MPC-X-XX-48Xn | 14.8±0.5 | 161 | 170 | 400/1320 | 300/1000 | 20D/10D |
MPC-X-XX-72Xn | 17.5±0.5 | 244 | 254 | 400/1320 | 300/1000 | 20D/10D |
MPC-X-XX-96Xn | 20.7±0.5 | 351 | 366 | 400/1320 | 300/1000 | 20D/10D |
MPC-X-XX-144Xn | 24.8±0.5 | 443 | 451 | 400/1320 | 300/1000 | 20D/10D |
光学特性
光纤类型 | 衰减 | 满注入带宽 | 有效模式带宽 | 10G以太网链路长度 | 最小弯曲半径 | |||
|---|---|---|---|---|---|---|---|---|
条件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | / | ||
典型值 | 最大值 | 典型值 | 最大值 | |||||
单位 | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
G652D | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃。

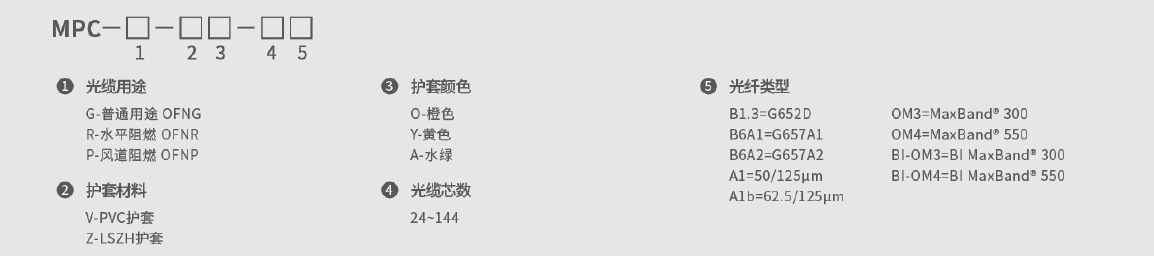

型号信息：
